Mastervolt Soladin 射频滤波

Mastervolt Soladin 600 太阳能电源逆变器存在一个问题，它会造成大量射频干扰，因此我们添加了额外的射频过滤和屏蔽，以尝试减少不需要的无线电发射

继Mastervolt Soladin 600 逆变器射频干扰帖子介绍了 Mastervolt Soladin 600 并网逆变器产生的主要射频干扰问题后，我们现在已经解决了射频干扰，方法是将逆变器上未屏蔽和未接地的塑料外壳替换为接地金属外壳，并且在直流输入和交流输出上安装滤波器。

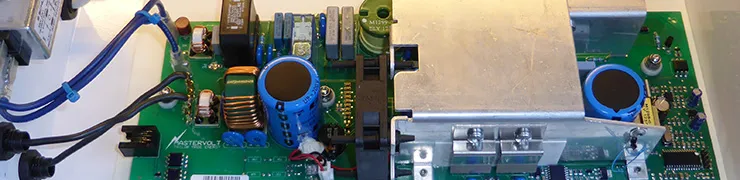

Mastervolt Solardin 逆变器装在塑料外壳中，没有任何形式的内部屏蔽来防止设备辐射的射频干扰，因此我们认为最好的选择是将电路从塑料外壳中拆下，然后将其安装在一个塑料外壳中。然后可以将金属盒连接到电源接地以限制任何射频传输。我们从 RS Components ( uk.rs-online.com/web/p/instrument-cases/0232024/ )购买了镀锌钢外壳，该外壳具有通风孔，可让空气流通来冷却逆变器。

我们在逆变器和主电源连接之间的输出端安装了一个主电源射频滤波器，并将其安装到机箱底部。

将新机箱安装在墙上并重新连接电源和太阳能直流输入线后，我们使用 Rigol 频谱分析仪进行测试，发现射频干扰水平已从 -22db 左右下降到 -50db，但当我们将测试天线移近时对于直流输入线，我们发现它们辐射出宽范围的信号，其峰值在 10Mhz 左右，并具有更高频率的谐波。

输出电源线没有这种射频信号辐射，因此现在确认干扰源是从逆变器连接到太阳能电池板的电缆。这是在屋顶上制作一个大型辐射板，淹没了我的 Yaesu FTDX3000 收发器，该收发器在太阳能电池板附近安装了一根长线天线。

安装金属外壳后，我的 FTDX3000 上的射频干扰没有任何减少，因此我们必须找到一种方法来阻止射频返回直流馈入面板。

在研究了许多太阳能和业余无线电网站后，我们发现了安装在光伏逆变器直流侧的 EMC/EMI 滤波器的参考资料。

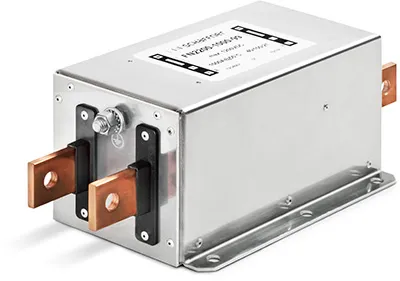

RS Components 库存 Schaffner FN2200 底盘安装电源线滤波器 ( http://uk.rs-online.com/web/p/power-line-filters/7546064/ )，额定电流为 28 安培，电压高达 1200 伏，远高于我们当前面板的输出，但为我们未来提供了足够的扩展空间。

我订购了今天到达的滤波器，安装后我们发现射频噪声水平有了很大改善，但在逆变器外壳底座和滤波器输入之间仍然有小信号辐射。为了解决这个问题，我们在滤波器和逆变器输入电缆后面安装了一个细铝网，并将其包裹在电缆周围，形成一个接地的法拉第笼。

在对频谱分析仪进行测试以获得背景射频噪声基本水平后，我们打开逆变器和太阳能电池板的直流电，发现房屋周围的背景射频水平没有变化。

然后，我尝试了以前在我的八重洲 FTDX3000 收发器上无法使用的所有高频无线电频段，发现淹没无线电的背景噪音和信号已经消失了！

希望安装额外的滤波器以及将馈电安装在金属外壳中的逆变器中不会给我们带来任何进一步的问题。

以下截图来自Rigol频谱分析仪（点击放大）

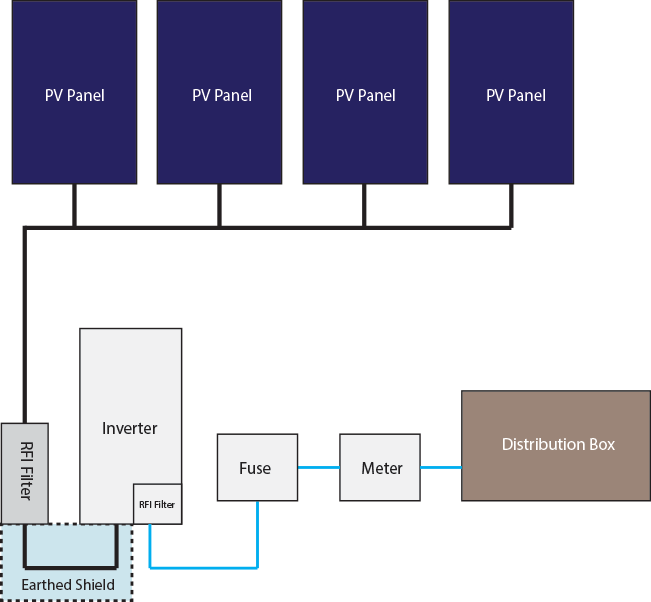

从光伏电池板到主电源消耗单元的电路。
